自相关仪:pulseCheck

自相关仪:pulseCheck



      PulseCheck 是APE公司自相关仪最主要的型号。PulseCheck 自相关仪已经形成行业的标准,是最普及的飞秒脉宽测量仪器。既能测量飞秒激光器脉宽又能测量皮秒激光器脉宽,且其波长范围广,可覆盖200nm到12um的范围。


pulseCheck技术参数:

型号

pulseCheck NX 50

pulseCheck NX 150

pulseCheck SM2000

可测脉宽范围

5 fs - 15 ps

10 fs - 40 ps

20 fs - 500 ps

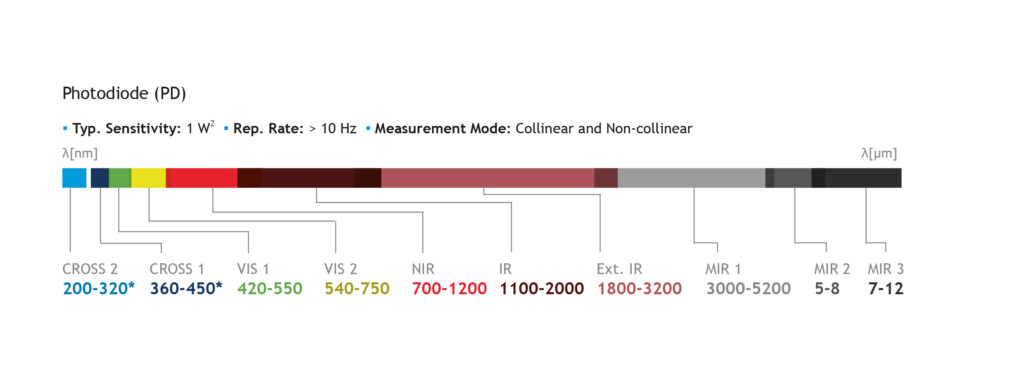

可测波长范围

200 nm - 12 μm,

取决于Optics Set

200 nm - 12 μm,

取决于Optics Set

200 nm - 12 μm,

取决于Optics Set

延迟分辨率

50as

200as

1fs

刷新率

10Hz

7.5Hz

120ps/s

灵敏度

通常为 1 ... 10-6 W2

取决于Optics Set

通常为 1 ... 10-6 W2

取决于Optics Set

通常为 1 ... 10-6 W2

取决于Optics Set

脉冲重复频率

PD、TPA:10 Hz 及以上;
PMT:250 kHz 及以上

PD、TPA:10 Hz 及以上;
PMT:250 kHz 及以上

PD、TPA:1 Hz 及以上;
PMT:250 kHz 及以上

探测器类型

PMT, TPA, PD

PMT, TPA, PD

PMT, TPA, PD

测量模式类型

PMT、PD:非共线强度、共线干涉;

TPA:混合共线强度

PMT、PD:非共线强度、共线干涉;

TPA:混合共线强度

PMT、PD:非共线强度、共线干涉;

TPA:混合共线强度

相位匹配的 SHG 调谐

PMT/PD:自动; TPA:不适用

PMT/PD:自动; TPA:不适用

PMT/PD:自动; TPA:不适用

触发模式

TTL,f < 50 kHz;

TTL,f < 50 kHz;

TTL,1< f < 10 kHz;

输入偏振

线性水平、垂直可作为选项

线性水平、垂直可作为选项

线性水平、垂直可作为选项

输入光束耦合

自由空间6mm;选项:光纤耦合FC/PC、FC/APC、SMA

自由空间6mm;选项:光纤耦合FC/PC、FC/APC、SMA

自由空间6mm;选项:光纤耦合FC/PC、FC/APC、SMA

最大输入功率

0.5 W(例如频率约为 70 MHz 的振荡器)或 5μJ(例如频率范围为 kHz 的放大系统),以较低的值为准

0.5 W(例如频率约为 70 MHz 的振荡器)或 5μJ(例如频率范围为 kHz 的放大系统),以较低的值为准

0.5 W(例如频率约为 70 MHz 的振荡器)或 5μJ(例如频率范围为 kHz 的放大系统),以较低的值为准

连接方式

USB,以太网

USB,以太网

USB,以太网

远程控制

可能通过 TCP/IP(SCPI 命令集)

可能通过 TCP/IP(SCPI 命令集)

可能通过 TCP/IP(SCPI 命令集)

校准

包括 NIST 可追溯校准证书

包括 NIST 可追溯校准证书

包括 NIST 可追溯校准证书

软件

NX软件

NX软件

V 2019 Software

尺寸

244 x 201 x 309 mm

244 x 201 x 395 mm

253 x 190 x 572 mm

电源

95 ... 240 V, 50 ... 60 Hz, 60 W

95 ... 240 V, 50 ... 60 Hz, 60 W

95 ... 240 V, 50 ... 60 Hz, 60 W

*测量的灵敏度包括光学组,定义为入射脉冲的平均功率乘以峰值功率 PAV * Ppeak


选项

各种光学组件

光纤耦合

偏振旋转器

FROG(pulseCheck SM 除外)




pulseCheck主要特点:

共线和非共线测量

自动相位匹配

采集软件与TCP/IP标准软件接口

应用:

飞秒脉宽测量

位相测量


关于德国APE公司:

     德国APE公司成立于1992年,位于柏林,是世界上最大的飞秒测量诊断仪器和超快光参量振荡器的制造商。APE公司的自相关仪已经形成行业的标准,是最普及的飞秒脉宽测量仪器。APE是世界上最大的皮秒和飞秒光参量振荡器(OPO)制造商!当今市场上很多著名的飞秒光参量振荡器和皮光参量振荡器其实是APE公司原产的。其中APE公司的皮秒OPO排他性的在非斯塔克斯拉曼光谱(CARS)领域取得成功!全世界有超过50个研究组在由APE公司的皮秒OPO做CARS和CRS(相干拉曼光谱)方面的研究。
